Пусковые

Каждый дивизион объекта "100" имел в своём составе 2 пусковые установки. Собственно, запуск производился на поверхности, а для перезарядки контейнеров, установки опускались на ярус ниже.


Самый нижний уровень - затоплен:
2.


Бывшие агрегатные разграблены подчистую - только каналы под полом, да следы на стенах и остались:
3.


Если вспомнить схему из предыдущего поста, то на ней можно увидеть вспомогательные штольни - №15 в легенде. Вот вид коридора, идущего между хранилищ ракет:
4.


Пересекающий его коридор, соединяющий обе ПУ:
5.

Видна чудом сохранившаяся дверь (простая, деревянная), и можно рассмотреть конструктив фальшпотолка. Справа видно примыкание двух помещений: №10 - агрегатная ПКБ:
6.


и №9 - ПКБ:
7.

Сразу - вопрос: что есть ПКБ?

И ещё один блок, отнесённый в сторону от ПУ - командные пункты, связь УКВ и так далее. Общий вид на блок помещений:
8.

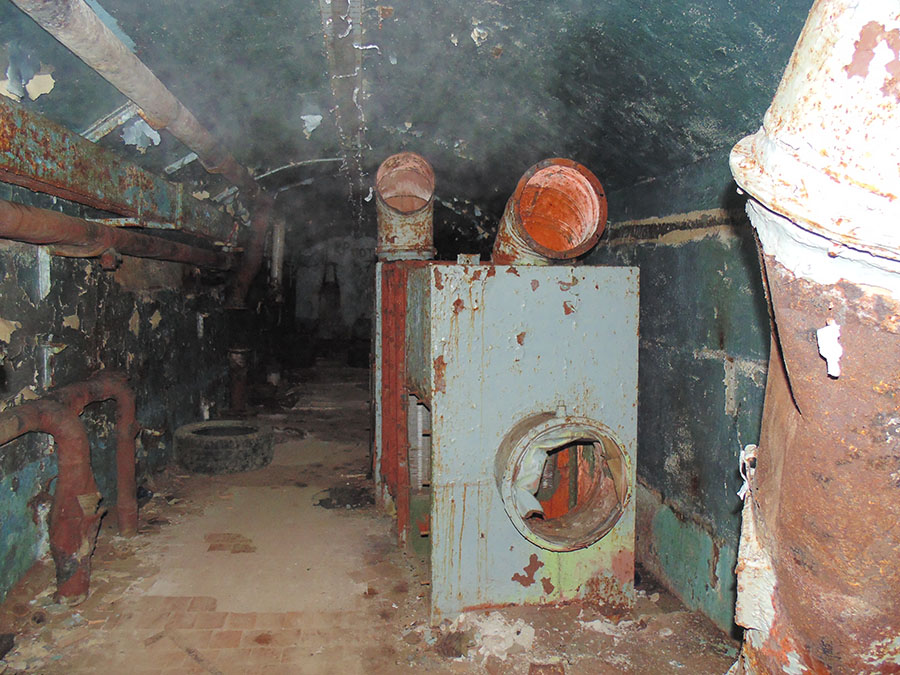

Слева видны остатки гермодвери в подходную штольню. Из штольни, к слову, имеется проход в помещение №8 по схеме, обозначенное как "радиоприёмный пост". Откровенно говоря, больше напомнило венткамеру:
9.


Внутренности блока управления тоже разорены, остались только крупногабаритные предметы.
10.

Если я правильно понял - это помещение №3 - ЗКП.
На схеме, также, не отмечено, что в торце блока управления имеется запасный выход:
11.

12.


И ещё пара слов о ПУ.  На обрамлении гермозатвора, отделяющего ППР от камеры пусковых установок сохранились служебные записи:
13.

14.

Эти надписи - с ПУ №1 на схеме, а следующие 2 - с ПУ№2:
15.

16.

С линиями - понятно, а вот пятизначниые числа. Единственная мысль - заводские номера ракет; правда, возникает вопрос - с какой целью их указывали.

И в завершение - вот так выглядит сейчас дворик ПУ№1:

А куда направлена директриса - можно увидеть здесь.
В процессе обсуждения предыдущего поста вспомнилось, что я не так давно побывал на мысе Айя, где сохранились позиции РЛС "Мыс", использовавшиеся для целеуказания "Сотке". О том, что сейчас там сохранилось - в другой раз.
Маленький бонус. Как это выглядело в боеготовом состоянии:
