Внутри горы

Итак, 1-й дивизион объекта "100":

На фото - главная потерна, служившая для транспортировки ракет. Слева от неё - вход для личного состава:
2.

Справа - вход в помещения ДЭС, совмещённый с воздухозабором:
3.

По сети бродит план сооружения:
4.

К слову - у схемы есть ошибка: в расположении обеих ПУ, технические помещения (№12) расположены не зеркально, а как на поз 2.

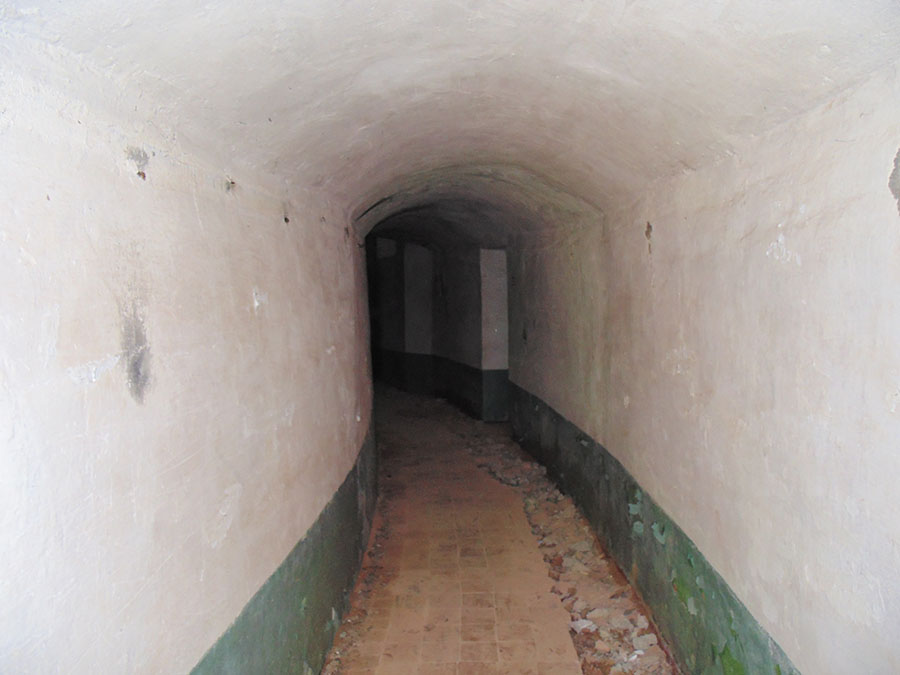

Потерна для личного состава:
5.

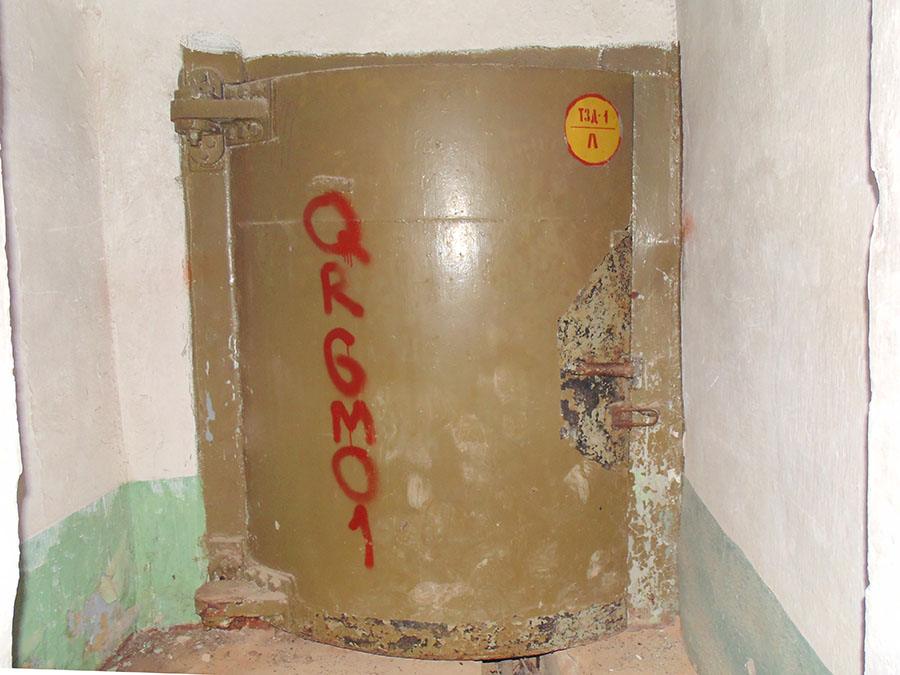

В конце расположен тамбур-шлюз. Наружная дверь тамбура закрыта:
6.


А вот с грузовой потерной - всё в порядке; , проход открыт:
7.


Служебные надписи между бронедверей:
8.


9.


Бронедвери выводят в помещение ТБ (надо полагать - техническая база).
10.

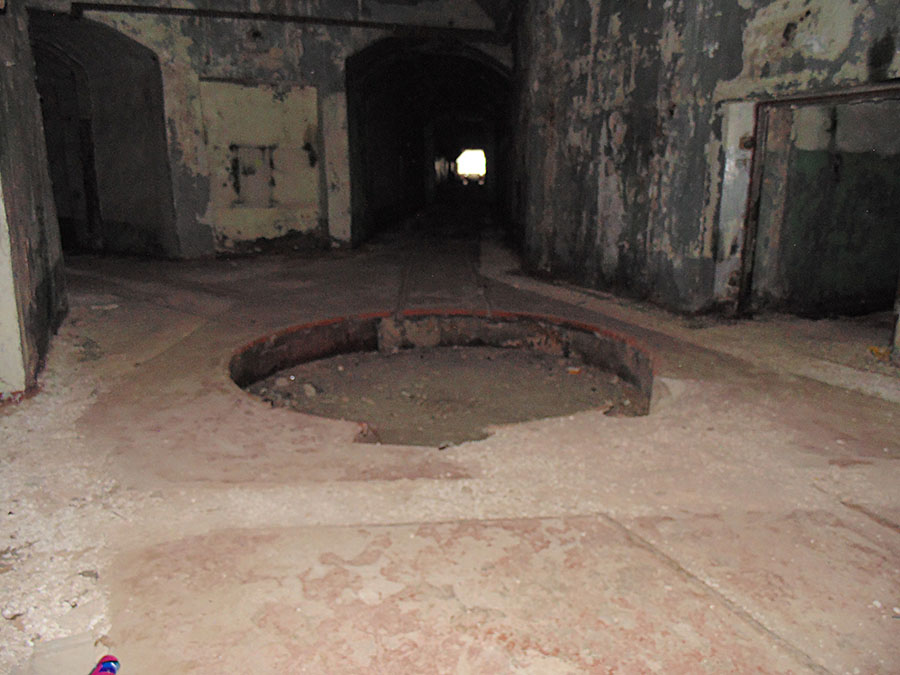

На фото виден рельсовый путь, упирающийся в остатки поворотного круга. "Свет в конце тоннеля" - место расположения ПУ №1.

За прошедшие годы, охотники за металлом потрудились успешно. Всё, что более-менее легко срезалось - было вывезено. Несколько помещений для примера:

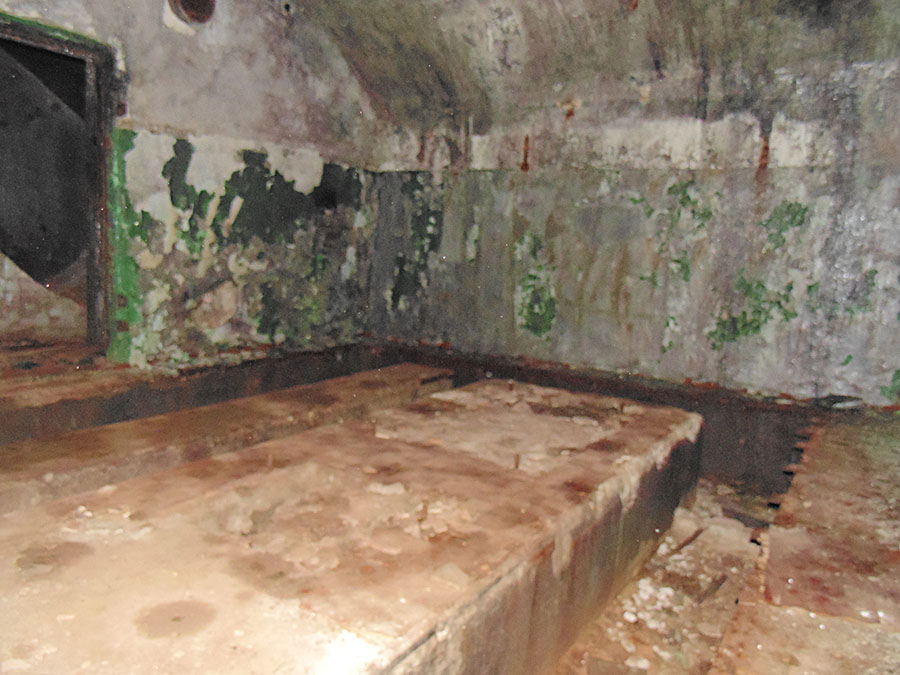

11. Хранилище спецтоплива:


12. Насосная станция спецтоплива:


13. Помещение ДЭС:


Ряд помещений были снабжены гермодверями - от них тоже остались только коробки:
14


Теперь возвращаемся в помещение ТБ и осмотрим пути к пусковым установкам:
15.

На фото - путь к ПУ №1, к ПУ №2 - зеркально. надо признать: из-за освещённости, большая часть фотографий не получилась.

Согласно схемы, за поворотами к ПУ, расположены хранилища ракет. Выполнены они в виде тоннелей, в котором вместо одной, три нитки рельсовых путей. Ракеты располагались в 2 ряда:
16.

На фото - остатки трансбордера, переставлявшего тележки с ракетами на пути. С другой стороны хранилища - ещё один трансбордер
17.

но за ним уже две нитки - по числу контейнеров на ПУ:
18.

Здесь был расположен пост предварительной подготовки ракет.

Хранилище ракет и пост ПП были отделены от смежных помещений сдвижными затворами:
19.


Со стороны ТБ - затвор лёгкий, негерметичный. Со стороны ПУ - был, не сохранился, гермозатвор:
20.

Вид из камеры ГЗ.
