Убежище, осмотренное нами - отдельностоящее, полузаглублённное. Имеет 2 входа - широкий со стороны улицы, и узкий - со стороны пустырей. Ёмкость - сравнительно небольшая, где-то 200-300 душ, навскидку.
1.

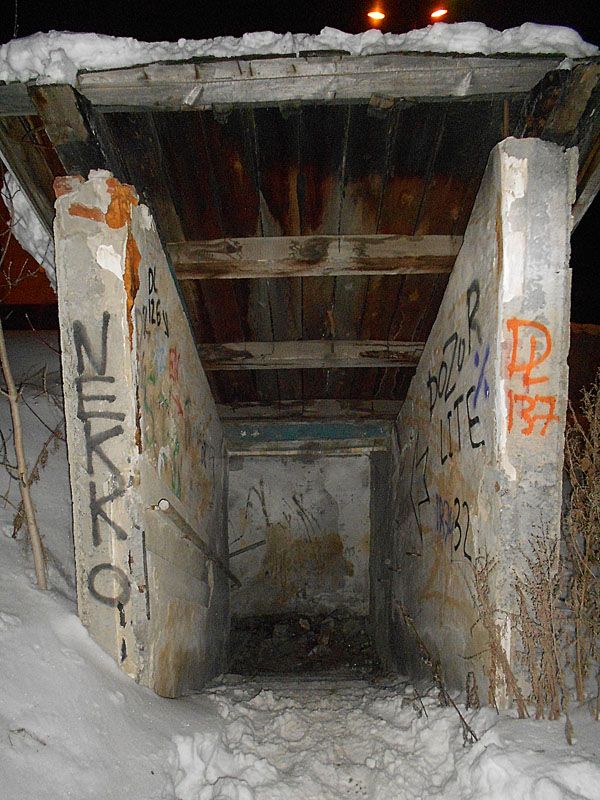

На фото показан "узкий" вход - со стороны пустырей. Обратите внимание - кровля над лестничным маршем выполнена деревянной. Это неспроста - чтоб в случае обрушения, укрываемым было проще разгрести завал.

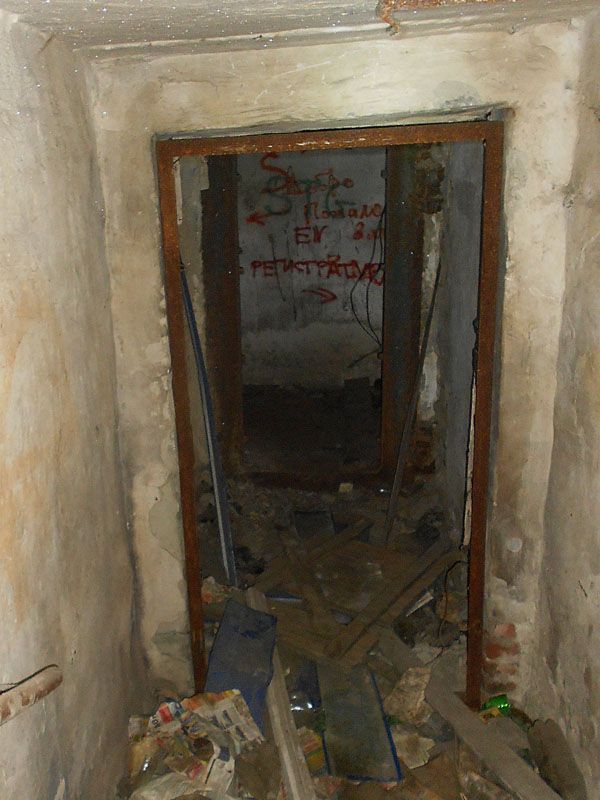

А вот - тамбур-шлюз:
2.

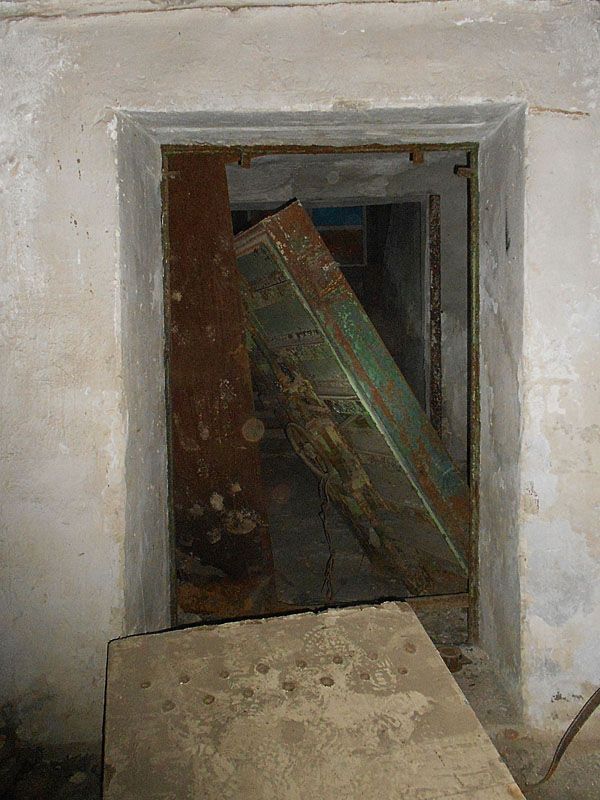

От защитно-герметичных и герметичных дверей, остались только напоминания. Дато на противоположном, "широком" входе, одна из дверей сохранилась:
3.

Снять-то с петель - сняли, а вот дальше - облом-с. Тяжёлая конструкция!

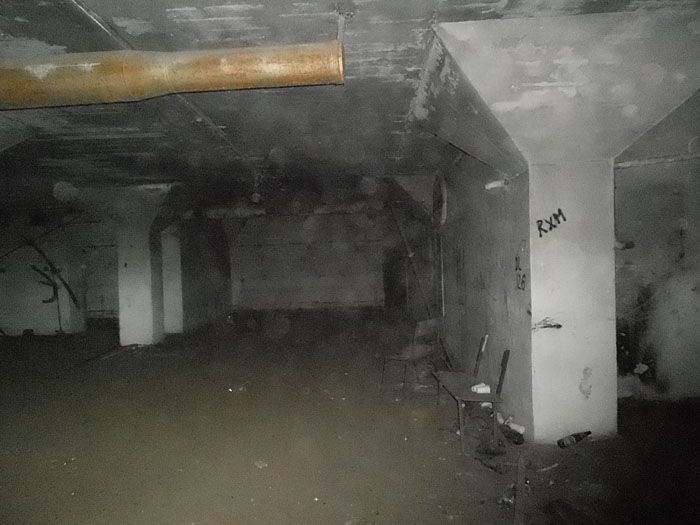

За тамбурами расположено собственно, помещение для укрываемых. Убежище выполнено монолитным. Перекрытия поддерживаются колоннами, отсеки отделены друг от друга бетонными стенами.
4.

Непосредственно в него выходят двери из вспомогательных помещений - санузлов, венткамер и пр. Сейчас всё капитально разорено. К примеру - помещение дизельной:
5.

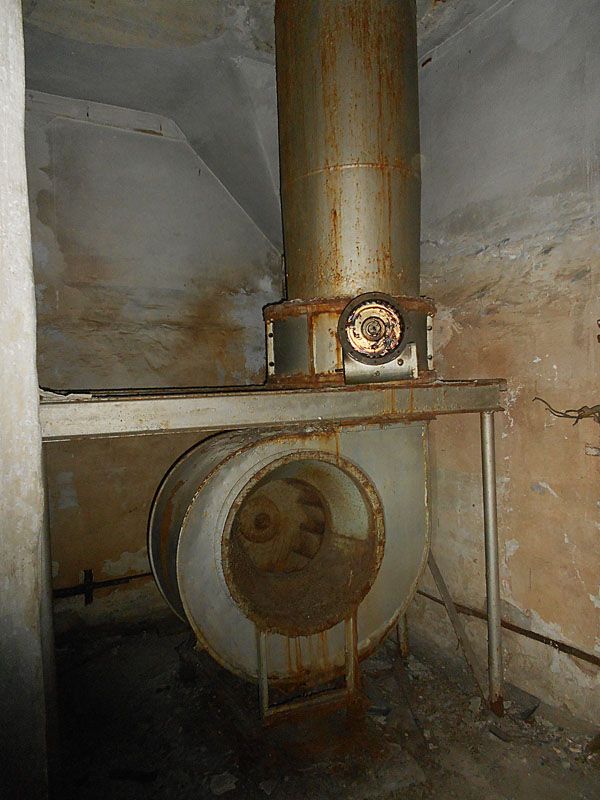

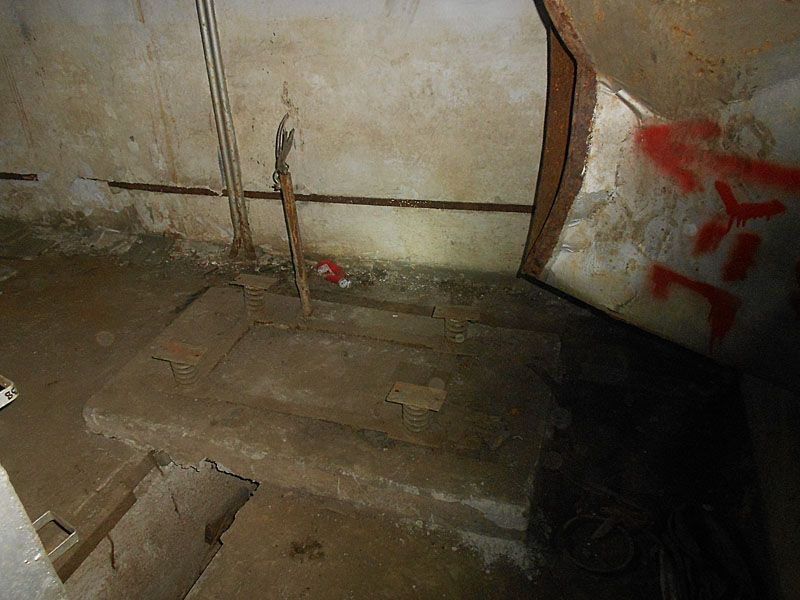

Фундамент одного из вентиляторов. От механизма остались только амортизаторы. Зато другой вентилятор - стоит:
6.

Даже отсечной клапан стоит.
А вот от самого дизель-генератора уцелела только станина. Да и то, на неё, при разграблении, закинули топливный бак.

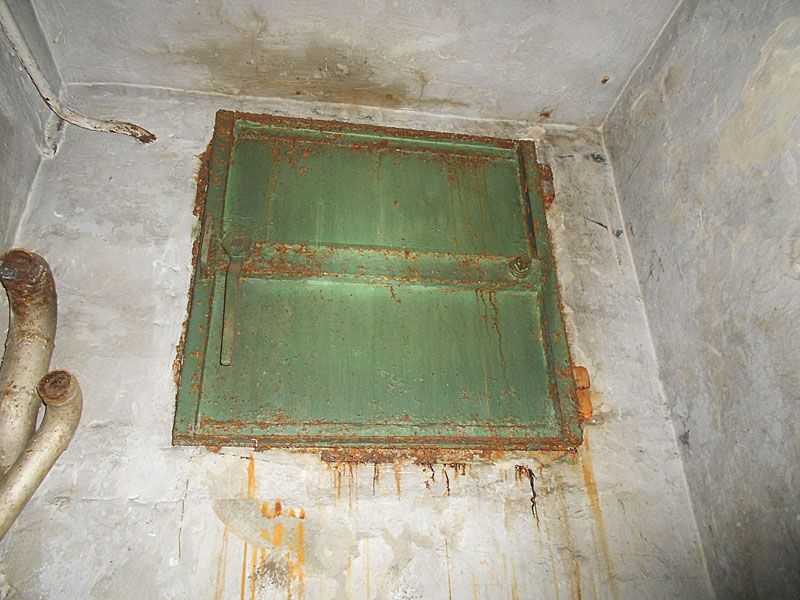

Гермоставни, ведущие из дизельной в шахты подачи воздуха. Один ставень стоит высоко, и поэтому - нетронут:
7.

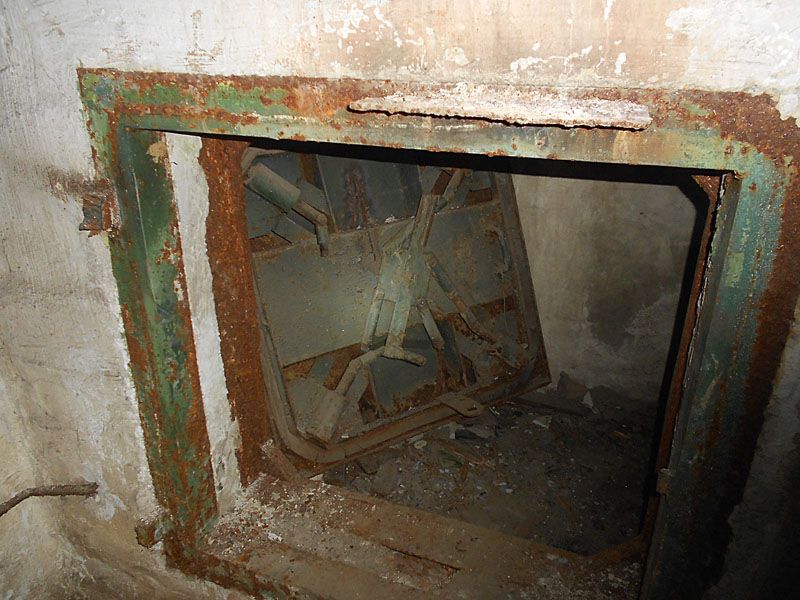

А вот второй ставень оказался в зоне доступа. Бесследно для него это не прошло:
8.

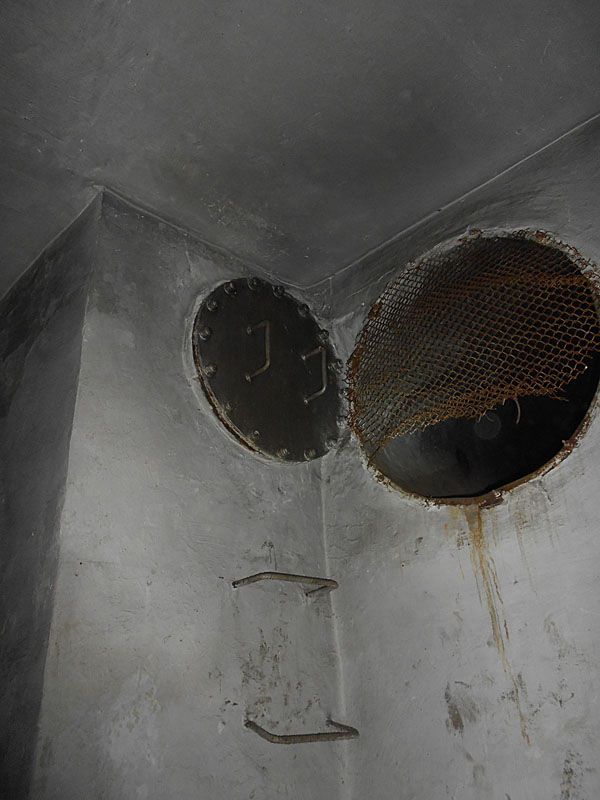

Ещё в помещении дизельной обнаружились вот такие конструкции:
9.

Отверстие большого диаметра - воздуховод. А вот что за крышка на болтах?

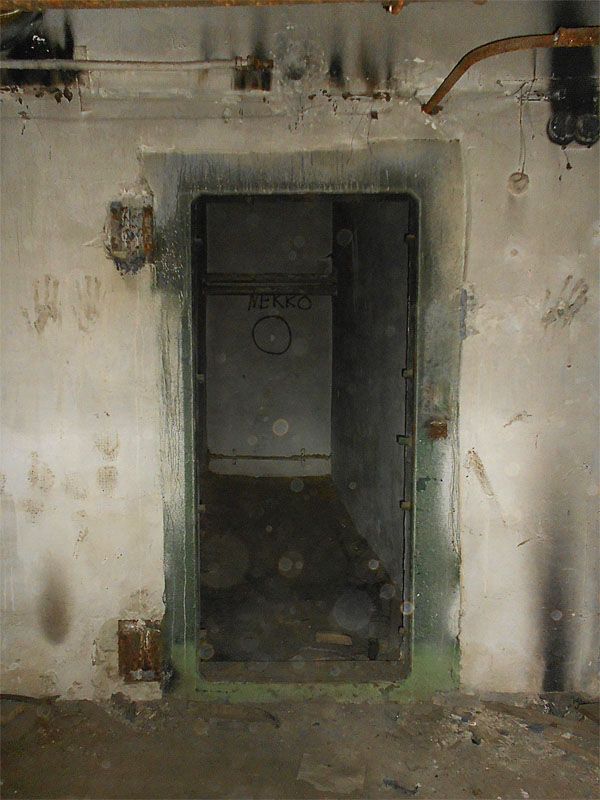

А вот ещё одно непонятное помещение. Глухое, но ведёт в него тоже, ЗГД:
10.

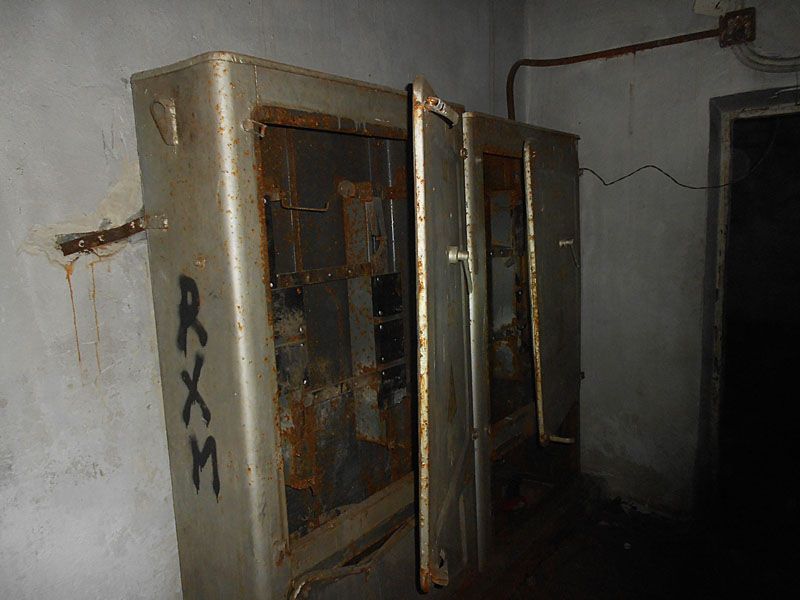

А теперь - отсеки и комнаты, чьё назначение понятно. Щитовая:
11.

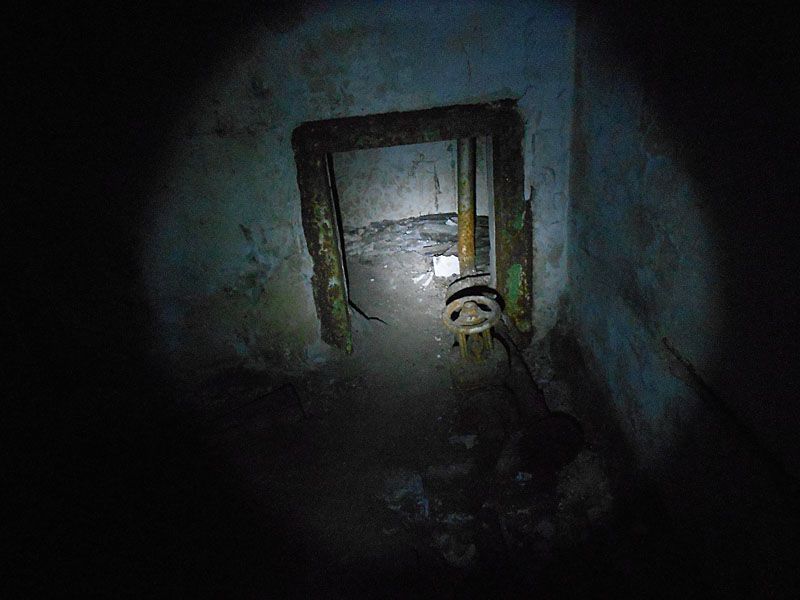

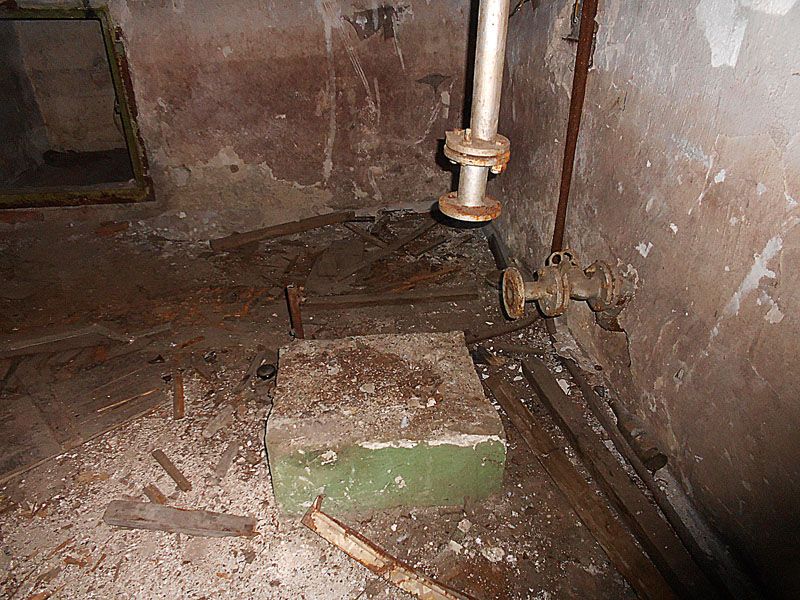

Насосная станция:
12.

Как я понял, за стеной - артезианская скважина. Виден проём ставня, за которым - ещё один. Второй ставень цел и крепко заперт.

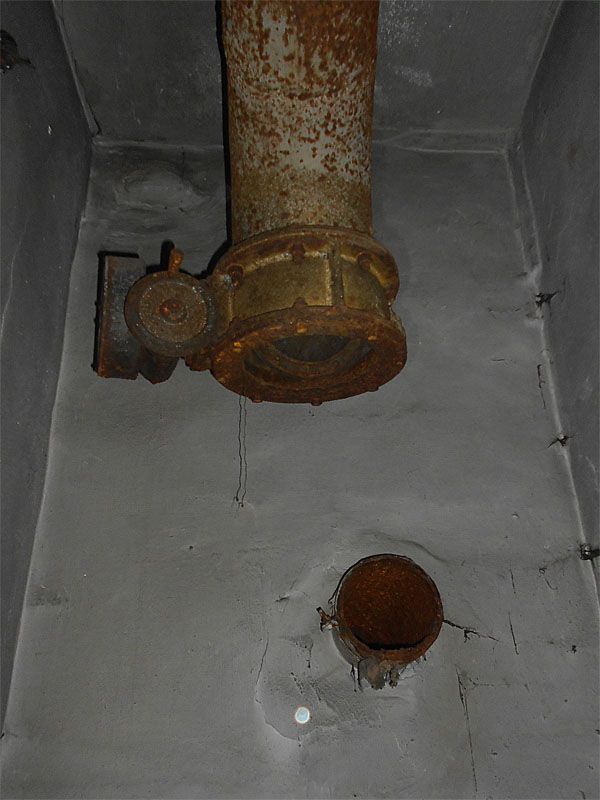

Вид из фильтровентиляционной. Отсечной клапан над местом, где был вентилятор:
13.

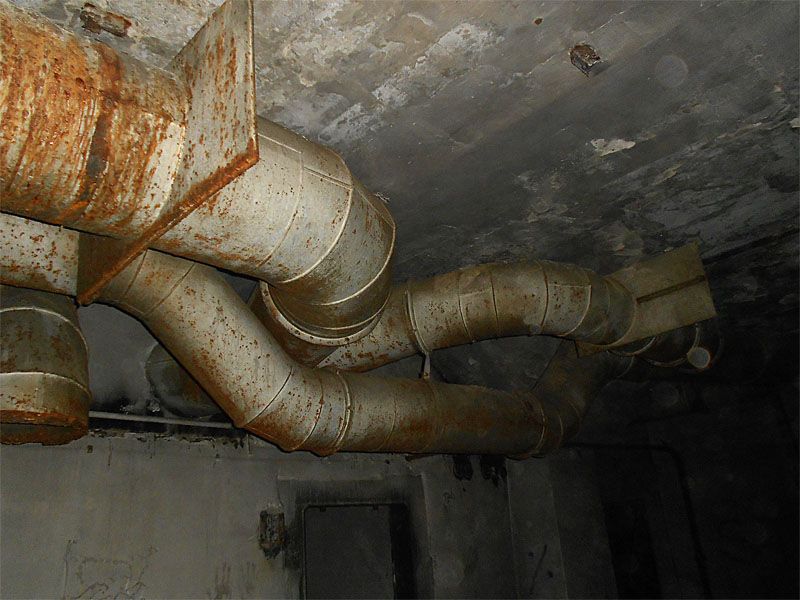

Завершающий штрих - индастриал. Переплетение труб:
