Препараторы

Контора у нас светотехническая, и соответственно, мы регулярно сталкиваемся с различными осветительными приборами - от точечных светильников до мощных зенитных прожекторов, мощность источников света в которых измеряется киловаттами. Тем не менее, всякий раз, когда в проектный отдел поступает новый образец, неважно какой мощности и назначения, его всегда встречают с интересом. Вот и на днях, в нашу коллекцию поступило пополнение - светильник марки ЖКУ35, от нашего же, екатеринбургского УОМЗа.

Посмотрим?

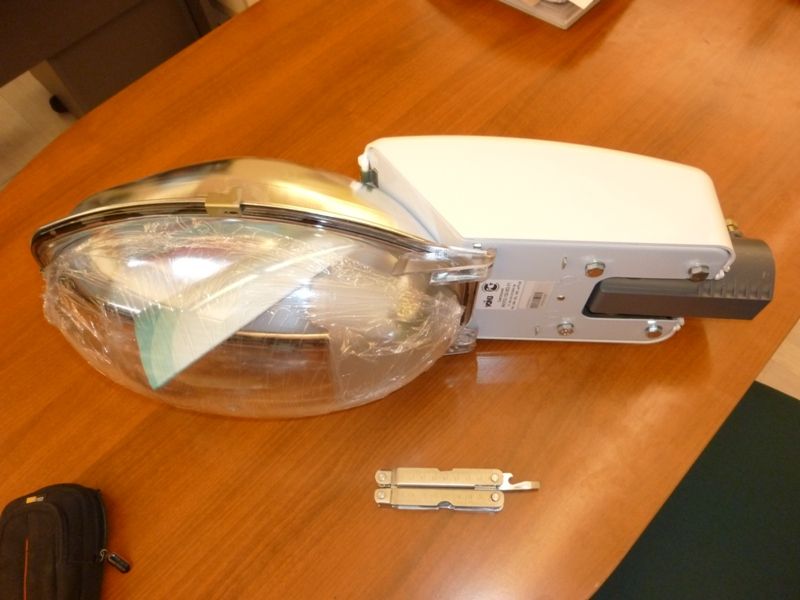

Корпус светильника состоит из 2 частей - оптического отсека, и отсека ПРА. Основа оптического отсека - алюминиевая вытяжка, являющаяся, заодно, и отражателем света.

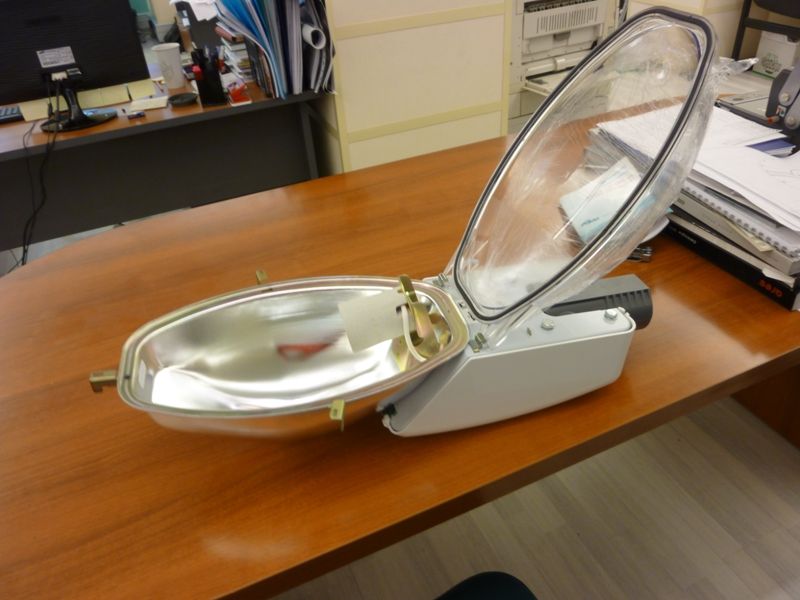

С нижней части, оптический отсек прикрыт выпуклым защитным стеклом. В данном случае "стекло" - это дань традиции, на самом деле здесь не стекло а поликарбонат.

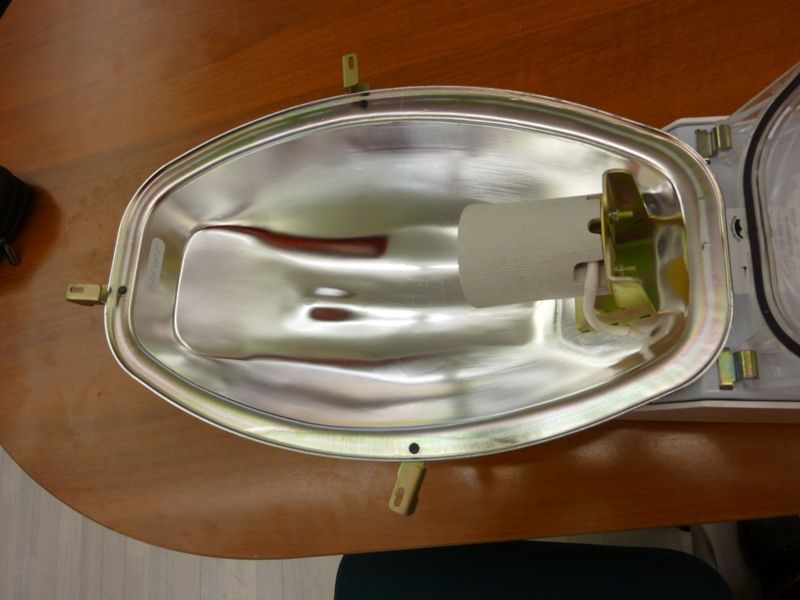

Корпус-отражатель оптического отсека имеет определённый рельеф:

Назначение этих выштамповок - распределение света, чтоб он падал не только под прибор. Существует порядка 9 различных вариантов светораспределения, или говоря языком светотехников - кривых силы света.

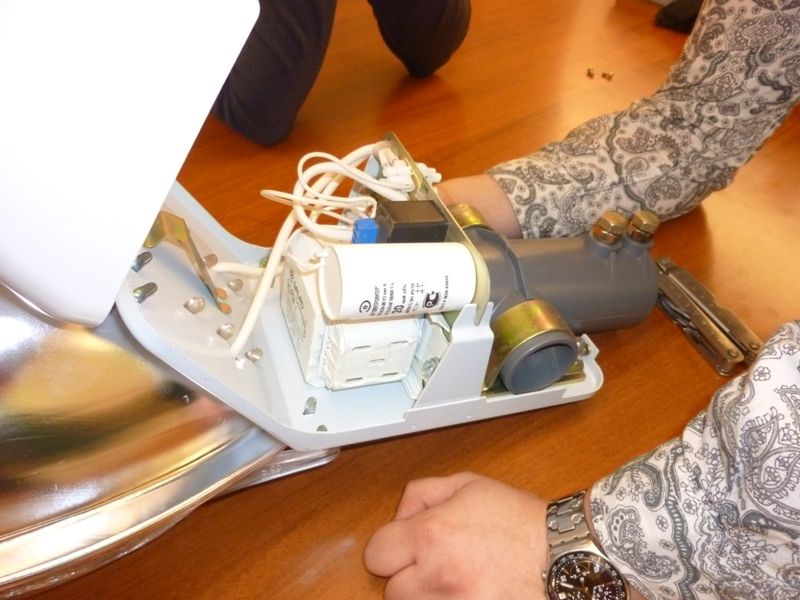

Теперь вскроем отсек ПРА:

Видна плата с установленными на ней дросселем, конденсатором и импульсным зажигающим устройством. Дело в том, что газоразрядные лампы, применяемые в наружном освещении, нельзя просто так взять и подключить к сети - лампа светить не будет. Поэтому, чтоб заставить её работать, и нужно такое оборудование.
Всё это в сборе, называется электромагнитной пускорегулирующей аппаратурой - ЭмПРА. Впрочем, сейчас ЭмПРА вытесняются более современной - электронной ПРА (ЭПРА).  По сравнению с ЭмПРА, ЭПРА легче, имеет меньшие потери, а ещё - позволяет управлять свечением лампы.

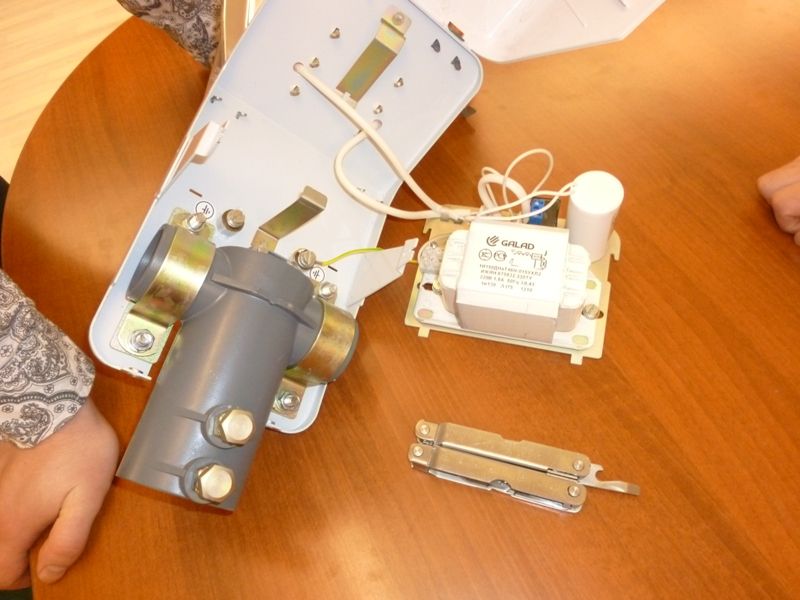

Панель ПРА выполнена съёмной. Это позволяет обеспечить лёгкий доступ к узлам ПРА - для их замены:

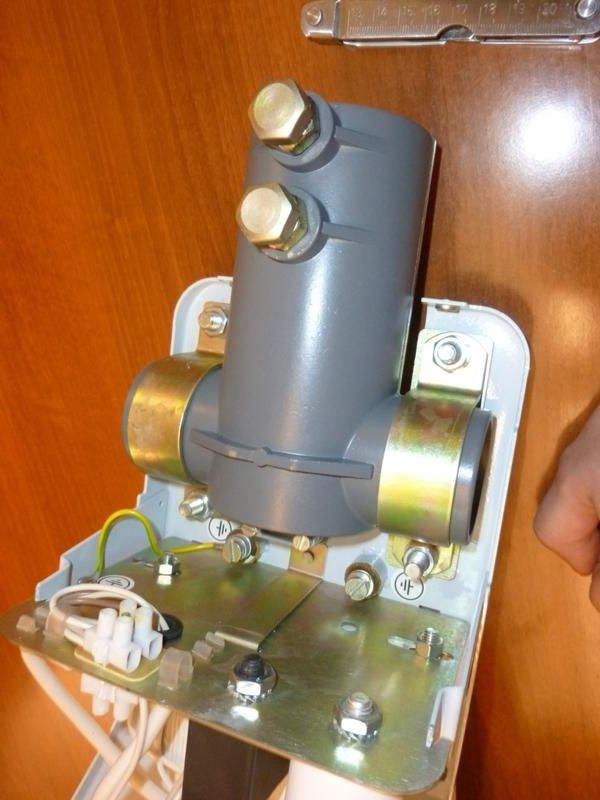

В приборном же отсеке размещён и крепёжный узел - то, с чьей помощью светильник устанавливается на опорах и кронштейнах:

Труба с двумя ввёрнутыми болтами, надевается на вершину, диаметром 48 мм, после чего болты затягиваются. Этого достаточно для того, чтоб светильник удержался на своём месте, несмотря на ветер, гололёд и вибрации.
Узел выполнен поворотным - в диапазоне от 0, как на фото, до 90 (срезом вниз) градусов. Это позволяет, во-первых, использовать один и тот же светильник для установки как на вершины опор (торшерная установка), так и на кронштейны (консольная установка). Следующий момент - юстировка. Благодаря поворотному узлу, светильник можно выставить так, чтоб свет от него был максимально направлен на освещаемую зону.

Расчитан ЖКУ35 на работу с натриевыми лампами высокого давления, мощностью 150 ватт. При этом, одна натриевая лампа даёт света столько, как 10 - 12 привычных ламп накаливания той же мощности.
